| 図 |

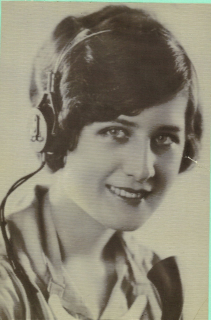

15.1(#0111) |
|
ＡＴＴ式[a13] 受信画 |
|
|
| 図 |

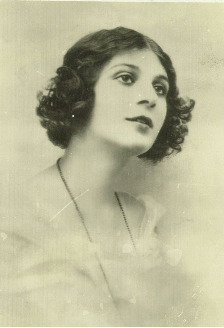

15.2(#0123) |
|
シ−メンス式
(Siemens-Karolus-Telefunken:SKT)
受信画 |
|
|
|
|
 |
 |
| 図 |

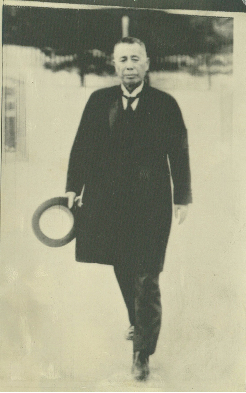

15.3(#0108) |
|
ベラン(Belin) 式受信画
田中義一首相（御大典当時） |
|
|
| 図 |

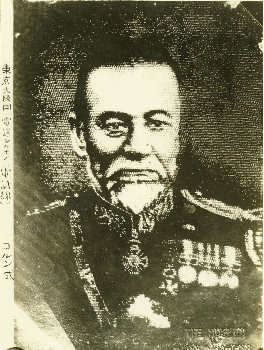

15.4(#0104) |
|
コルン(Korn)式[a14],[a17],[r3]受信画
東郷元帥 大正14年、東京・大阪間
線路距離105 里、導体抵抗1940オ−ム
送信電圧60ボルト、着流20ﾐﾘｱﾝﾍﾟｱ
400 磅銅線(4mm径相当) |
|
|
|
|
 |
 |
| 図 |
16.1 (#2019) |
|
昭和3 年即位式のとき実用された
NE式写真電送装置[a15]
左 受信装置
右 送信装置 |
|
|
| 図 |
16.2 (#2100A1) |
|
無線電送装置ブロック図[5]
(a) 送信 |
|
|
|
|
 |
 |
| 図 |
16.2 (#2100A2) |
|
無線電送装置ブロック図[5]
(b) 受信 |
|
|
| 図 |
16.3 (#0701) |
|
恒温槽に収容された音叉 |
|
|
|
|
 |
 |
|
|
| 図 |
17.1 (#2213) |
|
東京−奉天間無線写真電送実験
送信原稿(b1) |
|
|
|
|
 |
 |
| 図 |

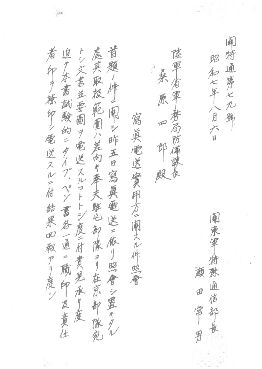

17.2A(#2204) |
|
短波 黒白AMにおける送信原画
昭和7 年8 月6 日 奉天→東京 |
|
|
| 図 |

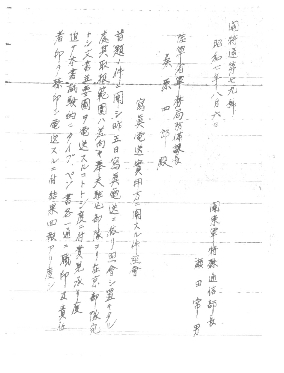

17.2B(#2203) |
|
短波 黒白AMにおける受信画
昭和7 年8 月6 日 奉天→東京 |
|
|
|
|
 |
 |
| 図 |
17.3A(#0404) |
|
短波 AMとTMの比較
昭和11年9 月 ベルリン−東京

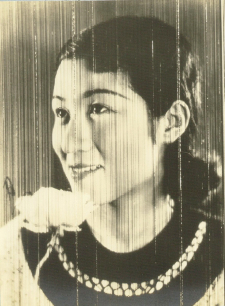

(a) AM 受信画 (6) |
|
|
| 図 |

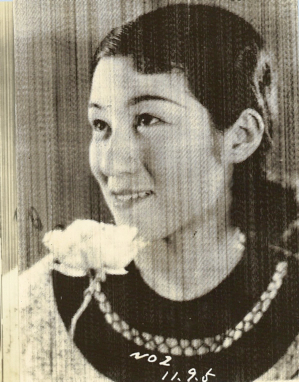

17.3B(#0407) |
|
短波 AMとTMの比較
昭和11年9 月 ベルリン−東京
(b) TM 受信画 (6) |
|
|
|
|
 |
 |
| 図 |

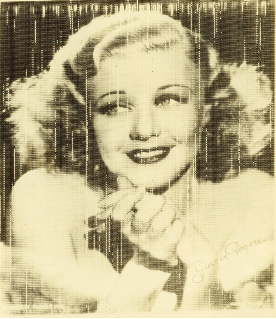

17.4 (#0427) |
|
短波 TM 受信画(b1)
昭和12年1 月18日 ロンドン−東京
送信機 Marconi式
受信機 NE 式 |
|
|
| 図 |
18A(#0708) 走査線方向→ |
|
秘密通信(b46) 普通に受信 |
|
|
|
|
 |
 |
| 図 |
18B(#0709) 走査線方向→ |
|
秘密通信(b46) 解読して受信 |
|
|
| 図 |
19 (#2121B) |
|
簡易受信方式 (b1) |
|
|
|
|
|
|
|
|
